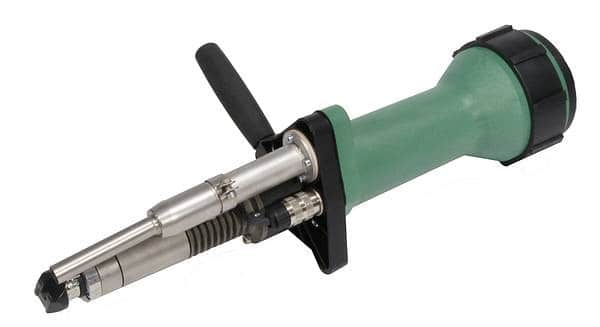

De Dohle Micro lasextruder is een uitstekende machine voor het lassen van PE, PP, PVC, ECTFE en PVDF Ø 4 mm. Dohle Extrusionstechnik GmbH heeft meer dan 30 jaar ervaring in het maken en werken met lasextruders voor kunststoffen. De Micro garandeert Zwitserse kwaliteit voor het lassen van thermoplastische kunststoffen volgens de DVS normen. Door een ondergrenstemperatuur instelling in de smeltkamer is de extruder beveiligd tegen lassen met te lage temperatuur.
De Micro wordt geleverd met 2 lasmondstukken:
De Dohle Micro lasextruder last ongeveer 15 – 70 cm per minuut. Geschikt om HD-PE platen aan elkaar te lassen volgens de DVS 2212 normen.
- Deze lasextruder last mooier en veel sneller dan de hetelucht lasföhn. Het is eenvoudig een hoge kwaliteit las te maken!
- Deze lasextruder is veel lichter dan welke lasextruder dan ook.
- Gepatenteerde thermokoppel plaatsing (Dohle) in de smeltmassa voor nauwkeurige temperatuur regeling.
- De extruder is voorzien van een digitale temperatuur regelaar voor de verwarming van het extrudaat. Bij alle extruders is de gepatenteerde temperatuurregeling van het extrudaat gelijk aan de ingestelde temperatuur door een in de smeltkamer gemonteerde temperatuurvoeler. Door een ondergrens temperatuur instelling is de extruder beveiligd tegen te koud lassen.
Inclusief:
– Stalen transportkoffer
– Controller E-box met 2 micro regelaars voor de temperatuur en lucht-voorziening.
– Slangenpakket 7 meter
Gegegevens:
| Spanning | V | 230 |
| Frequentie | Hz | 50/60 |
| Voorverwarming | W | 1300 |
| Lascapaciteit | Kg/u | 0,1 – 0,5 |
| Lasmateriaal | PE, PP, PVC, ECTFE en PVDF Ø 4 mm | |
| Gewicht | Kg | laskop 2,3 kg controller box 4 kg |
| Afmetingen | mm | laskop 410 x 75 x 100 |
| Mondstukken | 2 mondstukken |
- Temperatuur van de hetelucht voorverwarming traploos instelbaar: 40 °C – 450 °C
- Luchthoeveelheid traploos regelbaar tot max. 200 l/min.
- Temperatuur van het extrudaat traploos instelbaar: 150 °C – 350 °C
- Lage geluidsterkte: 67 dB op 1 meter. Dus geen risico op gehoorbeschadiging. Een werknemer is verplicht gehoorbescherming te gebruiken als de dagdosis gemiddeld hoger is dan 85 dB(A).
Het gevaar van lawaaislechthorendheid begint bij werknemers bij 80 dB(A) BRON: ARBOPROTAAL.NL - Garantie 12 maanden, met uitzondering op de slijtage gevoelige onderdelen zoals het PTFE lasmondstuk en de stroomkabel.
Een video van het PVC lassen vindt u onder het kopje ‘Video’
Patenten en voordelen van Dohle lasextruders:
- Drievoudige lagering bij de extruderworm.
– Een taats lager of axiaal lager. Dit is een lager dat ontworpen is om axiale krachten (krachten in de lengterichting van de as) op te nemen. Dit in tegenstelling tot de meeste overige lagers, die (hoofdzakelijk) radiale krachten (krachten haaks op de as) op nemen.
– Een kogellager. Dit is de lager naast bovenstaande taatslager. De Kogellager vangt de wrijving van de schroef op.
– Het standaard lager in de aandrijfmotor, die door bovenstaande lagers nu nagenoeg niet meer zal slijten. De levensduur is nu aanzienlijk toegenomen. - Temperatuur meting vindt plaats in het extrudaat van de worm.
- Druk vereffeningszone voordat het extrudaat uit het mondstuk komt.
- Speciaal messing mondstuk welke geen residu achterlaat tussen het teflon mondstuk en messing mondstuk. Dit verlengt de levensduur van het Teflon mondstuk.
- Gehard stalen worm en wormhuis voor een lange levensduur.
- Traploze snelheidsregeling over aparte regeling. Dit spaart de aandrijfmotor en zorgt voor een constante snelheid.
- Automatische beveiliging tegen lassen op te lage temperatuur
- Speciale kunststof isolatie met draadinvoer tussen de extruder worm en de aandrijfmotor.
Download hier het vergelijkschema van de verschillende lasextruders van Dohle/BAK/Herz
Op deze extruder krijgt u 12 maanden garantie, met uitzondering op de slijtage gevoelige onderdelen zoals het PTFE lasmondstuk en de stroomkabel.
Eenvoudige, snelle handleiding hoe PE/PP te lassen met een Dohle Micro lasextruder.
- Goed de (oude vuile) lasvlakken schoonmaken en ontvetten met alcohol 99%. Bij ons te koop speciale PE/PP reiniger in fles 0,75L. Ethylalkohol.
- Dan de oxide laag, mechanisch van de lasvlakken verwijderen met een schraper 0,1 tot 0,2mm
- Het lasvlak niet meer aanraken met de hand, niet schoonblazen met vochtige adem, niet schoonmaken met een (vettige) doek. Maar gewoon schoonblazen met de hetelucht van de lasextruder.
- Lassen met de Dohle Micro met een 9mm of 12 mm mondstuk
- Extruder instellingen lasextrudaat temperatuur op max. 230 gr. C.
- Extruder voorverwarmingslucht ongeveer 270 gr. C. zodat de lasvlakken 1 mm diep plastisch zijn. Lucht minimaal 250 en maximaal 300 gr. C.
- Extruder lassnelheid met potentiometer instellen op gemiddeld 50%. Is heel vaak snel genoeg.
De verschillende lasmondstukken voor de Dohle Micro:
- PTFE (de zachte zwarte)
Dohle PTFE lasmondstuk D7 (Dit mondstuk is te klein/dun, te fragiel. Liever de rond 9mm gebruiken)
Dohle PTFE lasmondstuk D9 https://www.almond.nl/product/dohle-ptfe-ronde-lasschoen-9-mm-tbv-micro/
Dohle PTFE lasmondstuk D12 https://www.almond.nl/product/dohle-ptfe-lasmondstuk-d12-mm-rond-t-b-v-dohle-micro/
- Speciaal Peek/PTFE (de harde uitvoering was blauw en nu beige)
AR lasmondstuk D9 https://www.almond.nl/product/ar-ptfe-lasmondstuk-d9-mm-rond-t-b-v-dohle-micro/
AR lasmondstuk D12 https://www.almond.nl/product/ar-ptfe-lasmondstuk-d12-mm-rond-t-b-v-dohle-micro/
AR lasmondstuk D15 https://www.almond.nl/product/ar-ptfe-lasmondstuk-d15-mm-rond-t-b-v-dohle-micro/
AR lasmondstuk D18 (Dit mondstuk is te groot om veel te lassen. Dan duurt het lassen te lang. Maar als je geen grotere extruder hebt, dan is dit wel de oplossing)
Keramische lasmondstukken leveren we niet, tenzij je PFA last… De keramische mondstukken passen alleen op de speciale PFA Micro lasextruder. De Peek/PTFE mondstukken zijn de meest verkochte lasmondstukken voor de Dohle Micro.
